Necesito nivelar una salida de reloj de 26 mhz a 1.8v por .7v tanto en el lado alto como en el bajo (por lo que el reloj oscila entre .7v y 2.5v en la salida).

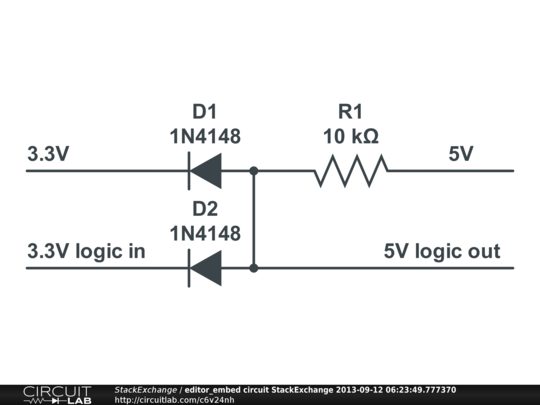

¿Funcionaría con esto una sencilla configuración de diodo / resistencia como la siguiente?
Hice un circuito simple para simular esto, y parece que cambia el sencillo muy bien y la salida del reloj se ve limpia en el alcance, pero su amplitud se acorta, por lo que cambia de ~ .9v a 2v, que supongo que es desde el 1k ohm pull up estoy usando. Algún límite está bien, pero ¿cómo podría acercarme más a 2.5v en el máximo?
