Actualmente estoy intentando arreglar mis auriculares con un conector TRRS que compré recientemente. Estoy usando mi multímetro y he descubierto que los cables verde / azul forman el canal de audio izquierdo y el rojo / negro forman el canal de audio derecho. ¿Cómo conectaría esto? Parece que hay dos motivos pero no sé cuál es cuál. Gracias de antemano.
¿Cómo cablear auriculares? [cerrado]
0
pregunta mechgineer
2 respuestas
1

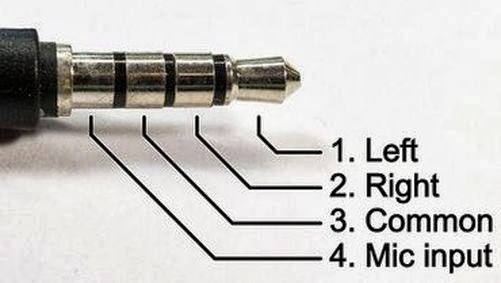

No, solo tienes un terreno. El último pin se utiliza para MIC. Aquí hay una foto donde se describen los pines.
respondido por el
BufferOverflow
0
¿Por qué compraste una Punta, Anillo, Anillo, Manga? Casi todas las tomas estéreo son Tip, Ring, Sleeve. Mire aquí para obtener más información.
Para hacer esto correctamente, necesitaría hacer una prueba de conductividad del conector telefónico anterior a los cables de diferentes colores. Si eso no es posible, es probable que pueda retorcer 1 cable de cada lado y conectarlo al manguito. Luego conecte los 2 cables restantes (independientemente) a la punta y al anillo. Si por casualidad funciona, tienes un 50% de probabilidad de que la fase sea correcta. Y un 50% de probabilidad de que el canal izquierdo esté a la izquierda y el derecho esté a la derecha.
respondido por el
st2000
