Cómo imitar el efecto borroso de una herramienta oscilante de alta velocidad.

0

He estado buscando por un tiempo información para este problema y solo me he dado cuenta de lo perdido que estoy realmente.

Para mi proyecto, deseo recrear el efecto de desenfoque de una oscilación de alta velocidad con un motor conectado a un brazo (video aquí) . Cómo lo he logrado hasta ahora es mediante el uso de una herramienta multi oscilante como la "Herramienta Eléctrica Oscilante de Chicago"

Conecté mi brazo de aluminio a la herramienta y obtuve el efecto que inspiró este proyecto. El único problema es que la herramienta es difícil de montar, muy agresiva, se sacude una cantidad considerable y hace mucho ruido como herramienta sin el brazo ni siquiera conectado.

Con lo que necesito ayuda es descubrir cómo seleccionar un motor que haga lo que necesito y no más. El motor debe tener la potencia para oscilar a una velocidad lo suficientemente alta como para que el objeto se vea borroso en el ojo humano. La herramienta múltiple oscila en "21,000" OPM por ejemplo. He considerado tomar el sistema que usa un reloj de alarma para oscilar y convertir las RPM de un motor en OPM.

¿Cómo podría escalar esto para una fuerza mayor? ¿Qué tipo de motor debo usar? ¿Por qué los motores obtienen las RPM que hacen? ¿Cómo comienzo una búsqueda de un motor que tiene los RPM y la potencia para realizar esta operación?

Estar bien apuntado en la dirección correcta sería muy apreciado.

Gracias


pregunta Ian Cochran

2 respuestas

1

Puede comprar motores de CC normales (denominados cepillados , tienen solo dos pines de alimentación y esperan CC). Si coloca un peso asimétrico en el eje y lo tiene bien conectado, el peso de su motor + vibrará de la misma forma que desea lograr cuando lo enciende.

Entonces la pregunta es si realmente necesitas la oscilación de alta velocidad como las 21000 RPM que mencionaste. Suena un poco excesivo para mí. Mi consejo sería intentar primero con los motores de corriente continua. Por lo general, están limitados a 6000 RPM, que es de 100 Hz en cuanto a la oscilación. El ojo humano definitivamente no discerniría este movimiento, se vería borroso. Si realmente necesita las 21000 RPM, puede utilizar motores sin escobillas, ya que su límite de RPM es mucho mayor. Puede buscar motores destinados a automóviles / helicópteros con control remoto, y también debería comprar un controlador que coincida, ya que son mucho más difíciles de manejar (pero una vez que obtiene el controlador, el ESC, es una tarea fácil). / p>

Un poco más sobre tu pregunta:



¿Por qué los motores obtienen los RPM que hacen

Los motores cepillados contienen una interfaz entre el estator y el rotor; debe pasar corriente a la parte giratoria, así como cambiar periódicamente la dirección de dicha corriente. Esta interfaz se denomina conmutador , y un conjunto de pinceles de grafito actúa como un material de contacto. Tienen que soportar la fricción. Hacer funcionar un motor de CC con escobillas por encima de sus RPM nominales provoca un exceso de chispas en esta interfaz y las escobillas se desgastan rápidamente. Por lo tanto, el límite de velocidad no es absoluto, el motor puede sobrepasarlo, pero no se recomienda por su durabilidad. Los motores sin escobillas no tienen esta interfaz, ya que la inversión de fase y la sincronización se realizan mediante los circuitos externos, el ESC. Esto los hace más duraderos y también capaces de velocidades mucho más altas. No sé cuál es su factor limitante, pero podría ser puramente mecánico.


respondido por el anrieff
0

P: "¿Cómo escalaría esto para una fuerza mayor? ¿Qué tipo de motor debería estar usando?" + Restricción: Más lento.

Use un agitador de lavadora, el desenfoque es una función de la velocidad de obturación si está grabando un video. Ya que el agitador es mecánico, no desea acelerarlo (demasiado) lo mejor para confiar en la cámara para simular lo que parece a los ojos. Lo mismo con un mecanismo de reloj, diseñado para lento (y precisión).

Para el ojo humano (directo, sin cámara) querrá poder variar la velocidad para que se vea correcta (usando la persistencia de la visión) y que el motor no sea variable en velocidad; al menos su mecanismo está clasificado para esa velocidad (que no lo es un agitador de lavadora).

Agitador y motor de una lavadora http://www.applianceaid.com/images/beltagitate.JPG

Más información sobre lavadoras: enlace

¿Qué tiene de malo ese video, parece estar bien con lo que intentas hacer (solo quieres más lento o poder usar objetos pesados)?

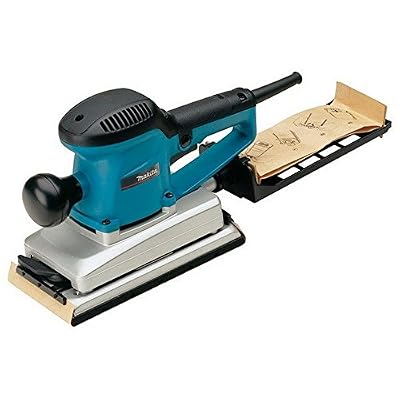

Para producir un movimiento lineal a velocidades variables, visible a simple vista, considere la lijadora de velocidad variable de 1/2 hoja. Ejemplo: enlace .


respondido por el Rob
