¿Solo es posible el búfer de tres estados sin inversión con transistores?

0

Actualmente estoy jugando con compuertas lógicas de transistores discretas y ahora quiero crear un búfer de tres estados.

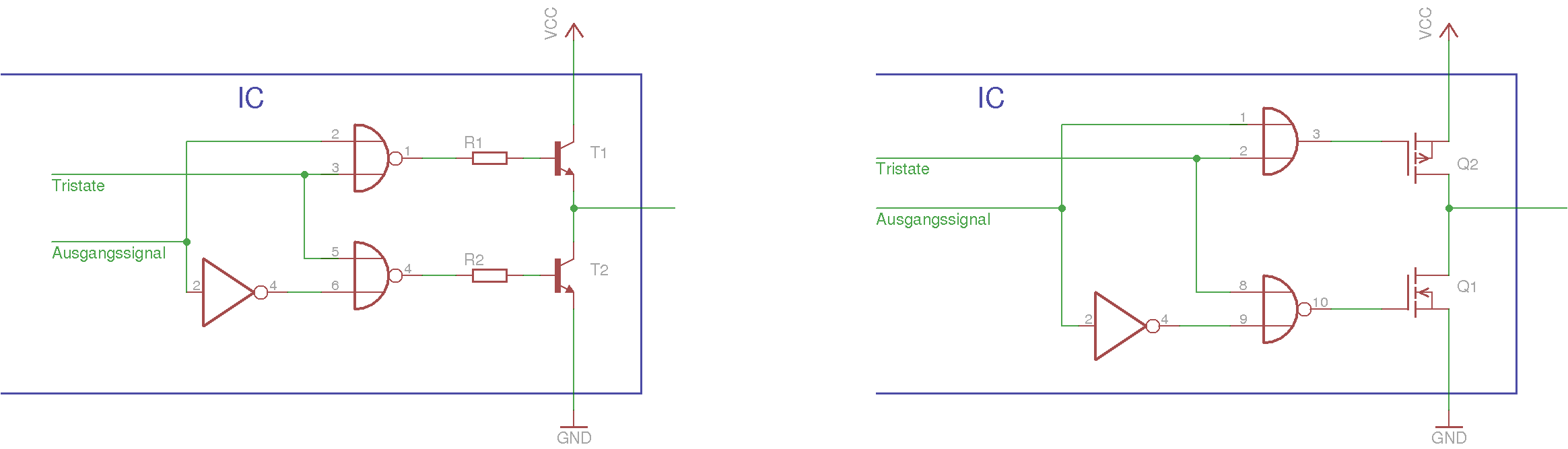

El único circuito en el que encontré ese tipo de trabajos es éste , pero invierte mi entrada:

Poner un inversor delante de él, hará que el T2 se abra y, por lo tanto, conecte la salida a tierra, que no es realmente lo que quiero para un búfer de estado.

Si coloca un inversor detrás de la puerta, la salida se conectará a tierra a través de la puerta del inversor. Tampoco es lo que quiero.

¿Hay un circuito de estado de estado que no se invierta y que puedo construir solo con transistores BJT NPN / PNP?


pregunta SkaveRat

2 respuestas

1

Su circuito vinculado muestra lo que es esencialmente un búfer 74125 en el lado izquierdo. La hoja de datos SN74125 / 126 de TI muestra cómo se implementan los buffers de triple estado TTL (la única diferencia entre '125 y' 126 es la polaridad de la entrada de tres estados):

(los chips TTL solo utilizan transistores NPN, por lo que la salida no puede subir V CC .)


respondido por el CL.
-1

Por solicitud de SkaveRat,

simular este circuito : esquema creado usando CircuitLab


respondido por el WhatRoughBeast
