Ayuda con el cableado de la toma estéreo

0

¿Podría alguien apuntarme en la dirección correcta? Lo que estoy haciendo aquí es tomar el interior de un altavoz Bluetooth barato y me gustaría volver a conectarlo a un conector para auriculares (macho). Tengo el cable listo y tiene unos cables de cobre rojos, blancos y blancos (3 de ellos). Ahí es donde me meto en problemas. El altavoz Bluetooth que estoy usando era un canal 2.1. No estoy seguro de cómo cablear un total de seis cables en solo dos. Supongo que podría ignorar el canal de bajos y concentrarme en la L & R. Cualquier ayuda sería apreciada.


pregunta rubito

2 respuestas

1

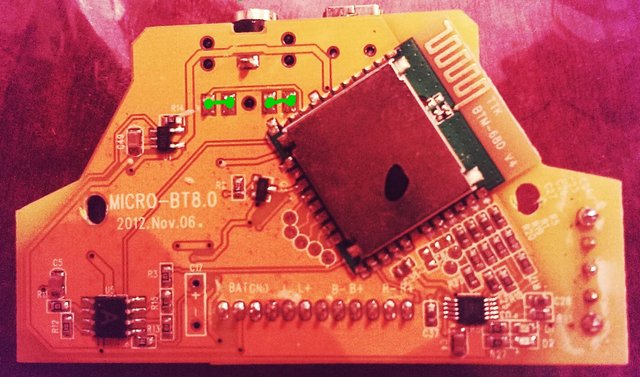

Supongo que J1 (el gran conector negro en la parte superior, junto al conector USB) es un conector de entrada de línea para el altavoz. Además, supongo que cuando se conecta a este conector, se desactiva la función Bluetooth.

Si estas suposiciones son correctas, deberías poder convertir J1 en un conector de salida de línea acortando los pares de conexiones adyacentes en la parte posterior de la placa.

foto http://www.dtweed.com/images/20140527-000.jpg


respondido por el Dave Tweed
0

Tal vez mezcle las fuentes de graves y agudos con un par de resistencias de 22 ohmios. Es probable que tenga que reducir el volumen de todos modos para evitar lesiones sónicas al usar auriculares y la resistencia de 2 x 22R lo ayudará. Tendrás que hacer ambos canales. Si puede proporcionar el pin-out exacto en la placa bluetooth, lo garabatearé para usted. Sin los detalles correctos, es una cuestión de conjeturas y definitivamente podría ser un pantalón \ $ ^ 1 \ $ si está mal conectado. Si las salidas están puenteadas, esto puede ser un problema pero no un showstopper. Depende de usted y de su disposición para utilizar pequeños transformadores de audio o experimentar un poco.

\ $ ^ 1 \ $ enlace


respondido por el Andy aka
