Actualmente estoy modificando una impresora 3D (Anet E10) actualizando su ventilador a un potente ventilador de 3.4A 12V. Su modelo es 9BMB12P2K01. El diseño actual en su PCB no permite que un ventilador tan poderoso se conecte directamente a su MOSFET designado porque parece que no puede manejar más de 1A de forma segura. No puedo desmontar la placa base para ver los circuitos reales para el control del ventilador. Supongo que la CPU (Atmega2560) utiliza una señal PWM para el control del ventilador.

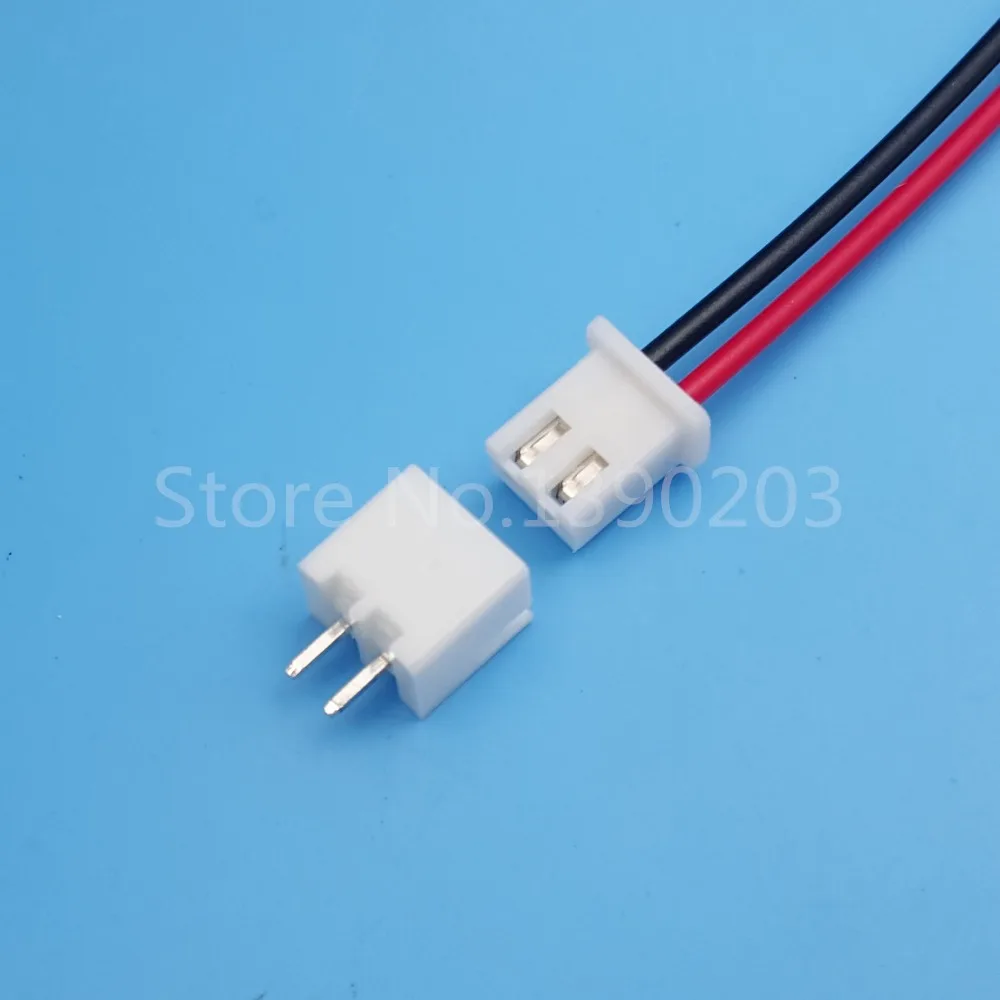

El cable del ventilador estándar se enchufa en un conector de zócalo de 2 clavijas (este tipo) . Por lo que pude medir, hay una resistencia 0 entre el pin positivo del conector y el lado positivo de la fuente de alimentación. Hay una resistencia infinita (o al menos > 200 ohm) entre el lado negativo del conector y el lado negativo de la fuente de alimentación (GND). No tengo experiencia con MOSFET, por lo que no puedo identificar su tipo o diseño. A juzgar por esta medida, el "PWM" real está sucediendo en el pin negativo.
El potente ventilador en cuestión requiere una señal PWM en un pin especial. Así, mi pregunta se convierte en:
- ¿Qué tipo de MOSFET está en la pizarra? ¿Es un tipo N, o un tipo P? (está cubierto por un disipador de calor que no puedo quitar)
- ¿Cómo puedo usar esta (posiblemente) señal PWM existente en el pin negativo como entrada al pin de control del poderoso ventilador?
Editar: El potente ventilador se conectará directamente a la fuente de alimentación, dejando su control en el pin de control. Espera una señal PWM en el pin de control.
