Cuadro de proyecto de aluminio: ¿deberían los conenctores BNC tocarlo?

6

Quiero hacer una caja de protección de aluminio (¡esta es mi primera vez!), hice algunos agujeros para alojar algunos conectores BNC hembra. Ahora mi pregunta es, ¿debo aislar los conectores BNC de la caja? ¿O debería el blindaje exterior de los cables coaxiales tocar la caja del blindaje?

Actualizar

Lo que estoy tratando de hacer es hacer un dispositivo de prueba para medir la corriente de fuga de un diodo. Encontré la imagen de abajo en la red:

Si tengo 2 conectores BNC hembra y una caja de aluminio, ¿cuál será la representación de ese blindaje metálico conectado al LO del amperímetro y la fuente en la imagen de arriba en mi caso? ¿Significa que los bnc deberían estar en contacto con la caja del escudo?


pregunta Sean87

2 respuestas

7

¡¡¡Poned a tierra a todos !!!

En la mayoría de los casos, los conectores BNC deben hacer buen contacto eléctrico con la caja y todo el conjunto debe estar a un potencial de tierra.

Hay casos de especialistas en los que esto no es tan pero cuando los encuentre, sabrá por qué desea hacerlo y se sentirá agonizante sobre si de hecho debería hacerlo y en qué momento. Fin y más.

El material a continuación se relaciona con el motivo por el que a veces usted no debería o qué sucede cuando lo hace o qué problemas se relacionan. PERO para empezar, moléjalos a todos , y lee el por qué no para futuras referencias.

Para años posteriores:

Bucles de tierra en las pruebas:

Excelente discusión

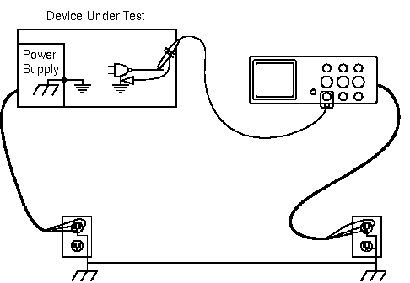

  • Seproduceunbucledetierracuandodosomástrayectoriasdetierraseparadasestánunidasendosomáspuntos.Elresultadoesunbucledeconductor.Conectarelcabledetierradeunasondadeosciloscopioatierraenlosresultadosdelcircuitobajopruebaenunbucledetierrasielcircuitoestá"conectado a tierra" a tierra. Normalmente, el chasis metálico tanto del alcance como del dispositivo bajo prueba se conectan a tierra de seguridad y son comunes a la fuente de alimentación interna. La conexión a tierra de la sonda de alcance se conecta al chasis del alcance en el conector BNC de entrada.

    En presencia de un campo magnético variable, este bucle se convierte en el secundario de un transformador que es esencialmente un giro en cortocircuito. El campo magnético que excita el transformador puede ser creado por cualquier conductor en la vecindad que transporta corriente alterna o que está cambiando la corriente. La diferencia de potencial observada en el terreno de la sonda del osciloscopio puede variar desde microvoltios hasta cientos de milivoltios.

Mysterious ground Lo suficientemente relacionado como para tener que estar al tanto.

Interruptores de bucle a tierra de video: dispositivos anti-agonistas expertos.

Aislador de bucle de tierra

Aislador de bucle a tierra de video CCTV SP-G01, cable coaxial, BNC

Y otra

Buena discusión de introducción

  • ¿Qué es un bucle de tierra?

    Un bucle de tierra se produce cuando existe una diferencia potencial entre los equipos de interconexión, como la cámara y el DVR, y se debe a un desequilibrio en la carga de energía de los dos sistemas. La diferencia de potencial hace que una corriente de bucle fluya entre los dos equipos de interconexión y, como resultado, cualquier corriente de interferencia, como la alimentación principal de 50 Hz, es captada por la corriente de tierra que fluye a través del trenzado del cable coaxial en lugar de actuar como Blindaje para evitar que la fuente interferente entre en el cable coaxial.

    La alimentación de red o el zumbido de 50 Hz se transmiten junto con la señal de video deseada de la cámara y se muestran en la pantalla como una barra de zumbido rodante


respondido por el Russell McMahon
1

Respondiendo a la pregunta: no aisles el suelo. Pero también considere usar transformadores / baluns de separación.


respondido por el Socrates
