60Hz zumbido con disco piezoeléctrico

Navega tus respuestas
1

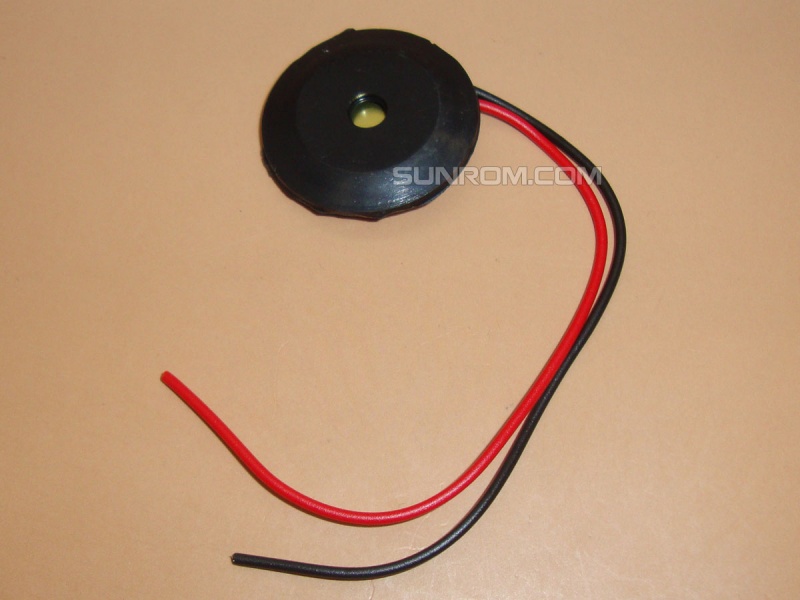

Estoy tratando de medir las características "en reposo" de un disco piezoeléctrico. El piezo es de una variedad económica, el tipo encerrado en un soporte de plástico negro: enlace

Cuando uso mi osciloscopio para medir el piezo, conecto el osc. conecte el cable negro piezoeléctrico y la sonda 10X seleccionada al cable rojo piezoeléctrico. Puedo ver la onda resultante en divisiones de 50 mV en la pantalla de mi osciloscopio.

Encuentro que el piezo "en reposo" produce una onda de aproximadamente 30 mV pico a pico, oscilando alrededor de 8.3mV. ¿Parece esto un típico voltaje piezoeléctrico de "salida" ambiente pie a pico?

Sin embargo, también, hay aproximadamente una onda de 66Hz que pasa a través de la señal de salida. ¿Qué explica esta ola de 66Hz? ¿Es el zumbido de 60 Hz creado de alguna manera por mi osciloscopio, al estar conectado a la red eléctrica?


pregunta Thomas Wilk

1 respuesta

1

Un transductor piezoeléctrico no produce voltaje cuando está realmente "en reposo". Quizás haya pequeñas vibraciones en las pruebas, como un ventilador que funciona con el equipo en el mismo banco. O bien, está captando la línea eléctrica u otra señal capacitivamente. Los piezos tienen una impedancia muy alta, por lo que la captación capacitiva es bastante probable.

Para probar esto correctamente, proteja las líneas y aísle mecánicamente el piezo y los cables que van hacia él. Colóquelo en una toalla doblada o similar, con un pedazo de papel de aluminio conectado a tierra debajo de la toalla. Si eso reduce significativamente la señal que está viendo, entonces claramente estaba recibiendo vibraciones mecánicas o captación capacitiva anteriormente.

Realmente deberías usar un cable blindado para la conexión, como algo destinado a señales de audio sensibles.


respondido por el Olin Lathrop
