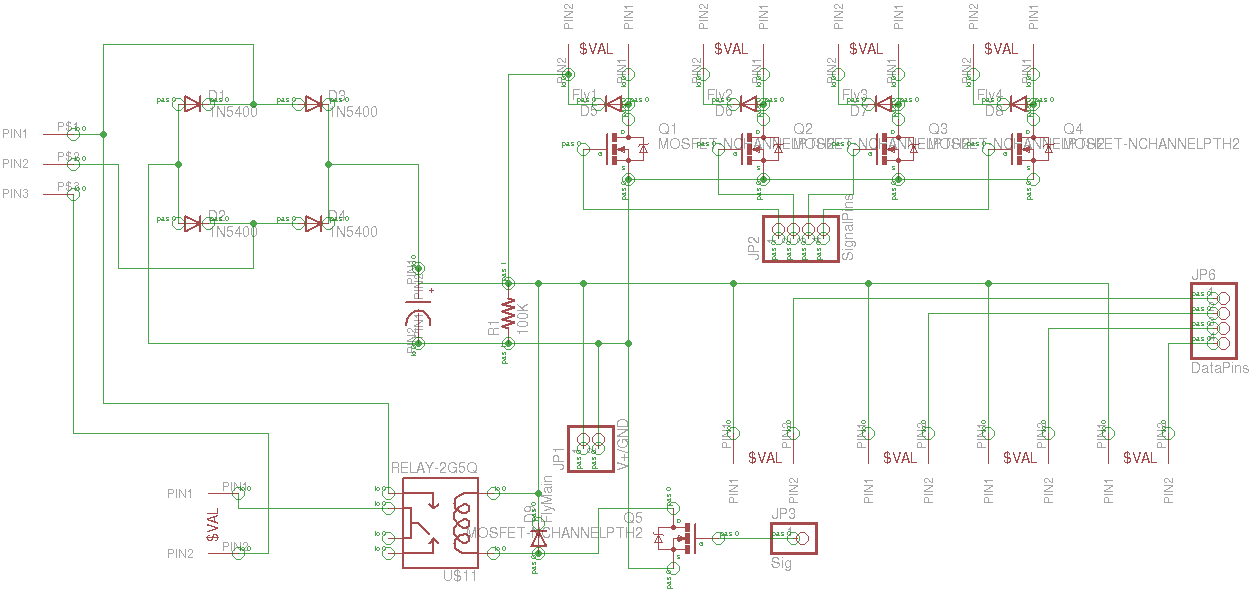

Revisión esquemática

1. El esquema necesita números de pieza o una lista de materiales adjunta. Por ejemplo, ¿qué tipo de gorra?
2. La interfaz de la tarjeta necesita protección para los dispositivos sensibles a ESD en los pines de la interfaz, como las puertas MOSFET. o una etiqueta de advertencia.
3. Los contactos de relé pueden necesitar filtros de ferrita para reducir la entrada de señales de los cables de los aspersores (antenas) y los componentes electrónicos internos. Choke de ferrita CM recomendado.
4. También los contactos pueden crear transitorios de CA pico que se irradiarán desde los cables de interfaz a los dispositivos electrónicos cercanos conectados a esta tarjeta.
5. Ya que estos no son solenoides conmutados de cruce por cero, es difícil decir si habrá problemas de sobrecarga de EMC a nivel del sistema, pero puede ser necesario el filtrado o el blindaje y usar cables de par trenzado. De lo contrario, es posible que se escuchen los contactos en la radio AM que puede usar fuera del canal como una prueba rápida. concuerda con otras sugerencias.
6. Un indicador LED & Resistencia a bordo y cada conductor puede ser útil. 3mA o así debería ser adecuado con cualquier indicador de AlGaAs de bajo costo clasificado para 20mA.
7. El esquema necesita notas legibles para los requisitos de interfaz, puntos de prueba
8. Las uñas galavanizadas son muy poco confiables para los sensores confiables de humedad de la planta, pero para el riego en crudo, puede ser aceptable. El modo de capacitancia es más confiable que el modo resistivo para umbrales lineales debido a la deriva en la contracción del suelo alrededor del sensor, desplazamiento galvánico del suelo, zumbido de CA, ruido de RF, etc. Espero que haya investigado un poco.

Es difícil de leer, pero es posible.

Si bien el esquema es un poco desordenado, en realidad no había nada ilegible al respecto. Puedo apreciar que el uso de un nuevo paquete de software puede ser un poco abrumador y, a veces, detalles como esos pueden pasarse por alto.

Los MOSFET se ven bien. Son el canal N para el lado bajo. Has recordado los diodos de retorno en los solenoides. El relé se ve bien.

No estoy seguro de si los sensores de humedad del suelo funcionarán. Parece que estás usando el suelo como la mitad superior de un divisor potencial. ¿Dónde está la mitad inferior? ¿Está en el Arduino?
