Cómo generar un dibujo de ensamblaje en Altium

Altium 16.1 incluye documentos "Draftsman", y hay una vista que lo hace automáticamente. Antes de esta versión, utilicé la respuesta de Photon para crear un dibujo similar, y aunque tomó un tiempo, los resultados fueron muy útiles.

Puede ser algo automatizado, pero es tedioso hacerlo la primera vez, porque tienes que modificar todas tus huellas

Lo que hago es

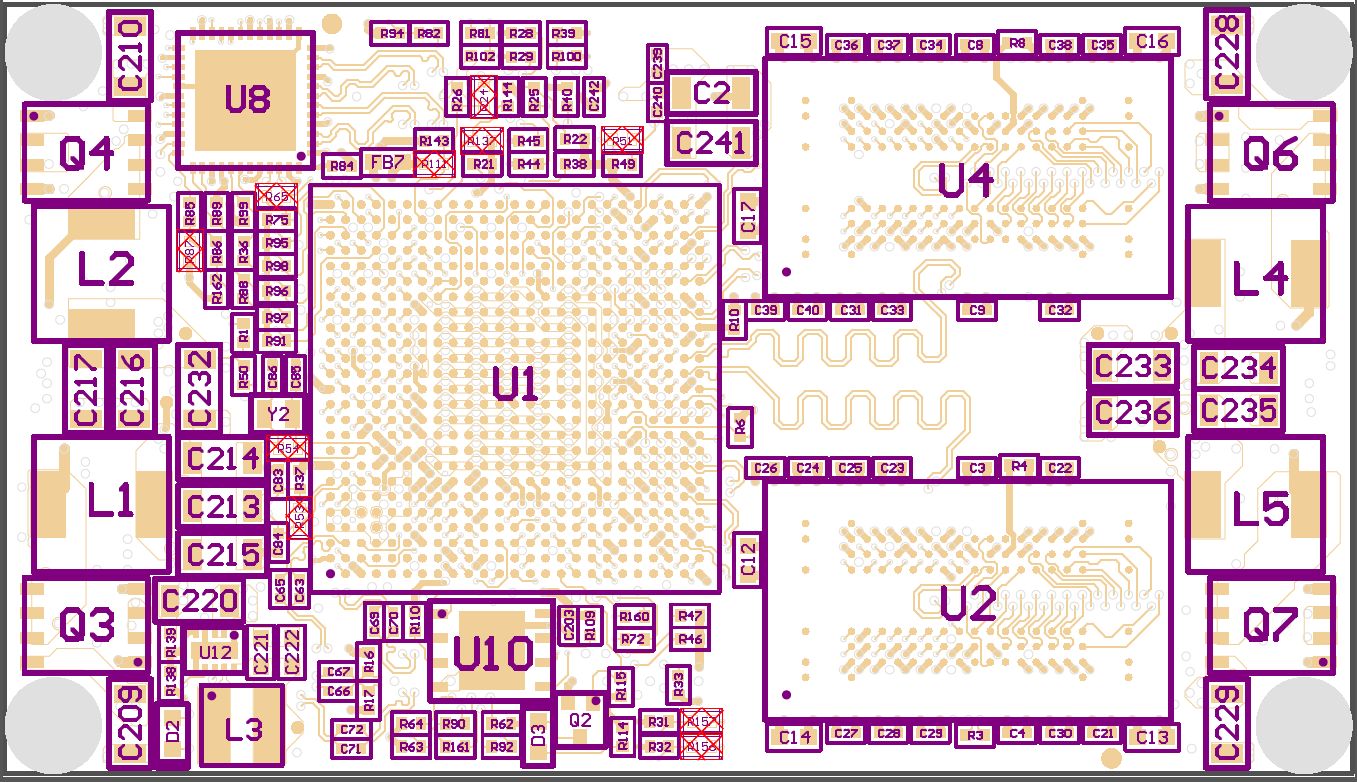

• Renombra dos capas mecánicas como "Top Assembly Dwg" y "Bottom Assembly Dwg".
• Desginate estas dos capas como par de capas mecánicas .
  • Ahora, cualquier cosa en "Top Assembly Dwg" se volteará a "Bottom Assembly Dwg" cuando muevas la parte a la parte inferior del tablero.
• En cada huella, agregue el texto ".Designator" en la capa Dwg del ensamblaje superior.
  • Coloque este texto centrado en la parte y tamaño para que su designador de longitud máxima (quizás 4 caracteres) se ajuste dentro de los límites de la parte.
  • Es posible que también desee copiar algunas funciones de la serigrafía en esta capa porque no querrá realizar impresiones que contengan la capa Dwg de la Asamblea y la capa de la serigrafía.
• Haga una salida en PDF que imprima cada una de las capas de Assemlby Dwg, junto con cualquier otra capa que sea apropiada para hacer sus dibujos de ensamblaje.

Altium reemplazará automáticamente el texto ".Designator" con el designador real cuando genere un resultado.

Hay algunos scripts de Altium útiles para centrar y dimensionar ref designadores que pueden usarse para sus propósitos.

Muchos scripts útiles viven aquí (esto solía ser un proyecto en el código de google):

enlace

Estos dos pueden centrar y cambiar el tamaño de los designadores de referencia según el tamaño del esquema del componente:

AdjustDesignators

AdjustDesignators2

Y este puede mover los designadores de referencia a los pares de capas mecánicas designadas:

CopiaDesignatorsToMechLayerPair

También son un buen punto de partida para escribir su propio script si desea personalizar aún más el comportamiento.
