¿Hay alguna forma práctica de crear / inyectar alguna interferencia visible en una red de CA cercana?

1

Tengo este 230 a 6V rms transformador reductor. Lo uso para observar la tensión de red.

Pero recientemente tuve que crear algunas interferencias o picos en la red. Así que primero probé lo siguiente:

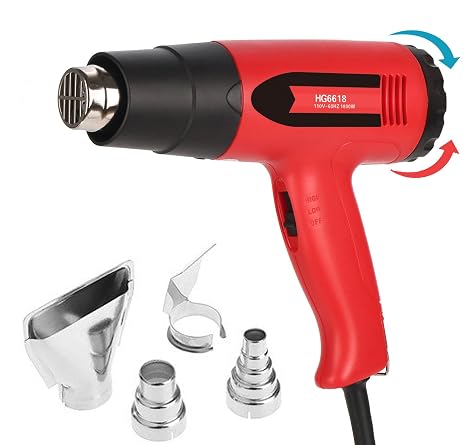

Usé una regleta sin filtro. Acoplé el lado primario del transformador a uno de los enchufes de la regleta de alimentación. Y en el zócalo adyacente enchufé una pistola de calor. A veces muy Al azar vi una pequeña fluctuación y eso desapareció.

Mi enfoque fue ver la interferencia de la toma de CA cercana. ¿Qué tipo de carga crearía una interferencia visible o un pico? O hay alguna otra forma práctica de lograr esto. Quiero crear un pico o interferencia por una carga y observar eso desde una toma de CA cercana a través de un alcance y un transformador.

Más sobre ¿existe una forma segura de observar el voltaje de la línea a tierra o del neutro a tierra en el alcance? Me refiero a que si uso el transformador secundario para la línea, ¿puedo conectar la tierra del alcance a la tierra de la red de manera segura?


pregunta user16307

3 respuestas

3

Para que las pruebas de EMC cumplan con las normas, se utiliza una llamada CDN (red de desacoplamiento de acoplamiento) o LISN (red de estabilización de impedancia de línea). Puede encontrar esquemas e instrucciones para crear dicha red. He construido LISN (para medir el ruido creado por los circuitos) a partir de dicha información y funcionaron bien para las pruebas de precalificación.

Este es el esquema interno de un dispositivo comercial . Como puede ver, es una red de desacoplamiento en la entrada de la red y una red de acoplamiento en el otro lado para permitir la inyección de señales.

Encuantoalacreaciónderuidosdesagradablessinningúnequiposofisticado,heencontradoqueunapistoladesoldaduraWellerclásicade100/140Wesunabuenafuentederuidoinformal(fotodeAmazon.com).Ciertamente,seutilizanmejorparacrearruidoqueparasoldarparael99%delosfineselectrónicos.


respondido por el Spehro Pefhany
3

Cualquier dispositivo de comunicación de línea eléctrica hace exactamente eso: inyecta una señal en la parte superior de la señal de energía y extrae esa en el otro extremo. Funciona.

El hecho de que no vea mucho con un osciloscopio significa que está utilizando el instrumento equivocado.

Prueba lo siguiente:

  1. use un atenuador para cargas resistivas (para lámparas incandescentes, es decir, los atenuadores más baratos que encuentre).
  2. configúralo en un medio oscuro
  3. adjuntar una carga grande, por ejemplo, una placa caliente, una tostadora, una lámpara grande, lo que sea, cerca de la clasificación máxima de su atenuador
  4. use el transformador, enchufado a la toma que desea observar, solo como fuente para el gatillo de su osciloscopio
  5. use esa señal de activación para activar el osciloscopio, observando un divisor capacitivo: ¡dos (alto voltaje, valor mediano a pequeño) capacitores de dos tamaños diferentes en serie entre la corriente y el neutro de la toma de corriente que desea probar.

¿Qué hace un dimmer barato? Por lo general, es un controlador de fase, lo que significa que siempre enciende la carga (como usted, activando un interruptor) en la misma fase (es decir, el ángulo) de la tensión de la red.

Eso es increíble, porque un sistema powerline tiene diferentes propiedades, dependiendo de la fase en que lo mires.

Ahora, su transformador puede que ni siquiera tenga el ancho de banda para notar el ruido de alta frecuencia causado por el encendido, pero su divisor capacitivo definitivamente lo tiene, de hecho, debería actuar como una especie de filtro de paso alto.

Al activar el osciloscopio con su transformador, hace que las fases de la cuadrícula tomen una "posición fija" en la pantalla de su osciloscopio. Eso es muy útil, ya que ahora su ruido de conmutación también obtendrá una posición fija (ya que la conmutación siempre ocurre en la misma fase), y será mucho más fácil de detectar.

Compare la carga con y sin atenuador, y sin carga y atenuador en absoluto. Luego comienza a jugar con la relación de regulación.

simular este circuito : esquema creado usando CircuitLab


respondido por el Marcus Müller
2

Puede usar un relé de 230 v (SPDT o superior) cableado como un zumbador. Un cable de bobina está cableado a través de NC y Common, el otro cable directamente a la red eléctrica. El retroceso inductivo de la bobina debería darle algunos buenos picos en bruto. Puede ajustar el espacio de contacto y la tensión del resorte para minimizar el exceso de ruido.


respondido por el John Canon
