Resistencia total del circuito

Navega tus respuestas
2

Hola, estoy luchando un poco para obtener la resistencia total de este circuito , lo sé es fácil. Estoy un poco confundido sobre cómo se combinan los resistores mediante operaciones en serie y en paralelo. Aquí hay una imagen:

El objetivo general es obtener el circuito equivalente de Thevenin, por lo que al obtener \ $ R_ {th} \ $ el circuito está abierto entre los nodos A y B, y la fuente de voltaje está cortocircuitada.

Lo he intentado

  • primero
    • Rp = R1 // R3
    • Rs = Rp + R2
    • Rt = Rs // R4 = 2.29
  • segundo
    • Rs1 = R1 + R2 = 9
    • Rs2 = R3 + R4 = 8
    • Rt = Rs1 // Rs2 = 4.23

Cualquier ayuda es realmente apreciada.


pregunta Tristian

1 respuesta

4

Si estás buscando Rth, haces exactamente lo que dices (elimina RL para que exista un circuito abierto entre A y B, luego apaga V2 y mide la resistencia equivalente de A a B).

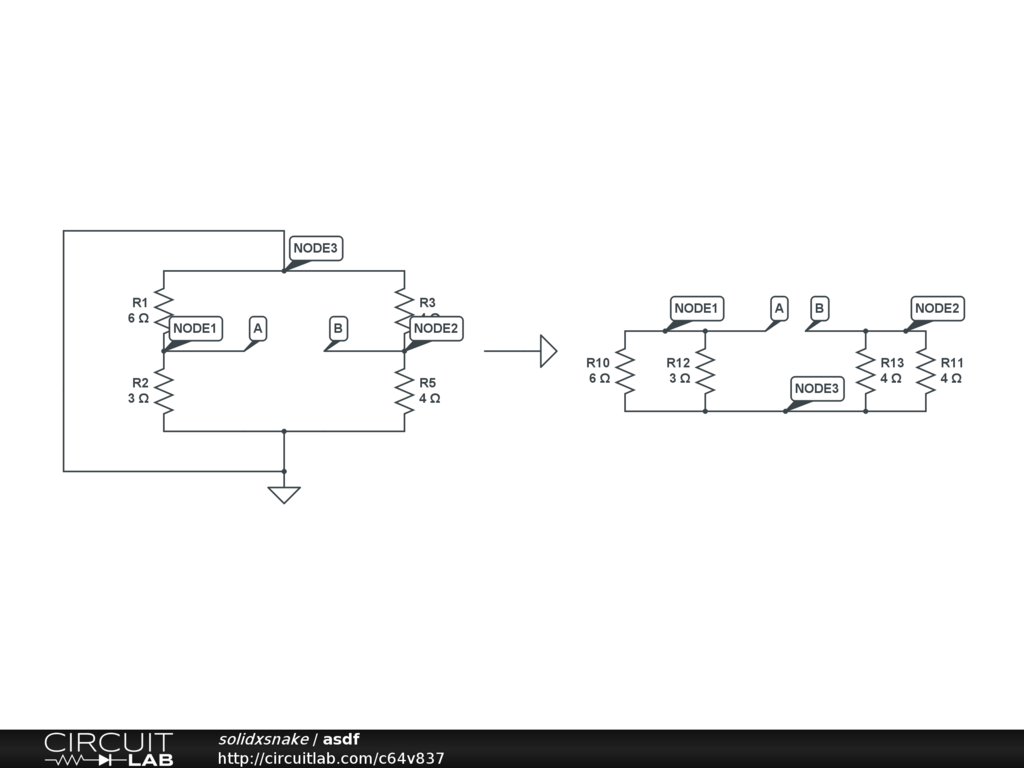

Primero, retire la resistencia y el V2 corto. Si etiqueta nodos en este punto, le ayudará a volver a dibujar el circuito de una manera más típica:

Convéncete a ti mismo de que eso es cierto, y desde allí debes ser dorado :)


respondido por el Shamtam
