Protegiendo el microcontrolador de entradas que aumentan más rápido que Vcc

Navega tus respuestas
2

Tengo un microcontrolador (ATMEGA328) que estoy usando para realizar la adquisición de datos analógicos. El problema es que quiero que mis valores de ADC sean referenciados a una fuente externa regulada que sea ~ 3V, pero esa fuente aumenta más rápido que mi fuente de alimentación. Dado que el microcontrolador tiene diodos de protección ESD como se muestra, creo que es probable que explote cuando comience el circuito. ¿Es eso cierto? Si es así, ¿cómo puedo crear una ruta de baja impedancia (< 32 Ohm) entre ARef y la fuente externa, pero aún así proteger el circuito?

La fuente externa es parte de un sistema insustituible, por lo que no quiero simplemente poner un Schottky a VCC ya que podría sobregirar al regulador externo.

Pensé que tal vez un MOSFET de canal n con la puerta conectada a VCC entre el pin y la referencia?

simular este circuito : esquema creado usando CircuitLab


pregunta Paul Foster

2 respuestas

2

Realmente depende de su fuente de voltaje VREF.

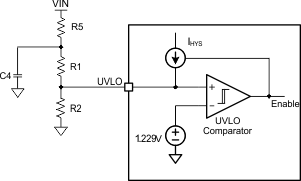

Si tiene una habilitación, entonces vincularía la habilitación a la fuente de 5V, de modo que solo se habilite cuando la fuente de 5V sea superior a 3V. Puede hacer esto usando un divisor de voltaje, algo así como una configuración de undervoltage lockout .

Si no tiene una habilitación, puede seguir haciendo bloqueo de subtensión, o simplemente puede hacer que la fuente de 5 V mejore un MOSFET.

Otra posibilidad, si su suministro de 5V tiene una salida de "buena potencia", es vincular el poder de buena a la habilitación del suministro de 3V.


respondido por el Jason A Soares
2

Suponiendo que Vref no está cambiando mucho, puede colocar un capacitor conectado a tierra (por ejemplo, 100nF) en la entrada de Vref y conectarlo mediante una resistencia limitadora de corriente (por ejemplo, 10k \ $ \ Omega \ $) al Vref externo. El condensador le da baja impedancia. La resistencia limita la corriente en caso de que Vref > Vcc.

Si por alguna razón no es una opción, puede insertar un OpAmp de ganancia unitaria que tenga una entrada de alta impedancia y una salida de baja impedancia.


respondido por el Curd
