¿La mejor práctica para cambiar la conexión + V o GND?

3

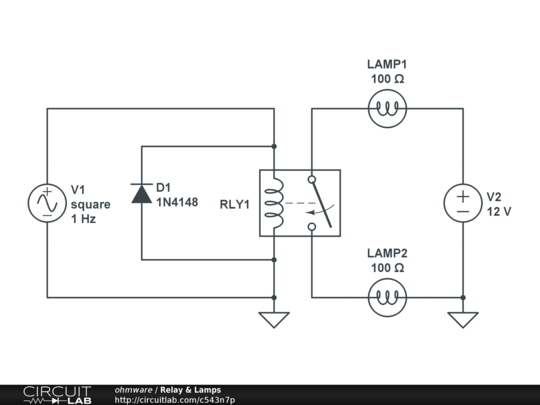

Considere LAMP1 y LAMP2 en el siguiente circuito de ejemplo simple:

¿Cuál es la práctica "mejor"? usar el componente de conmutación (aquí RLY1 ) para interrumpir la conexión +V con un componente que siempre está conectado a GND , como LAMP2 ; o úselo para romper la conexión GND con un componente que siempre está conectado a +V , como LAMP1 ?

Entiendo que desde una perspectiva puramente teórica no hay diferencia ... Pero mi "intuición práctica" insiste en que LAMP2 es una mejor práctica, porque siempre está fundamentada; por lo tanto, no puede energizar inadvertidamente el circuito con un cortocircuito accidental a tierra. Y, sin embargo, parece que muchos circuitos de ejemplo (si no todos) que veo conectan cosas como LAMP1 . Así que probablemente eso significa que mi intuición es incorrecta.



2 respuestas

4

En la práctica, es mejor cambiar el hot terminal, +V en su caso. La tierra a menudo está conectada a tierra de seguridad y, como tal, tiene el mismo potencial que el mundo que te rodea. Cuando desatornilla una bombilla de su accesorio, no querrá que lo golpeen accidentalmente cuando toca los metales.

Por cierto, también es una buena práctica conectar nulo al terminal exterior de la bombilla por el mismo motivo: es más fácil tocarlo accidentalmente.

Por otro lado, con los circuitos electrónicos, a menudo el lado bajo se conmuta con un transistor. Esto se debe, en parte, a que las partes lógicas antiguas fueron mucho más fáciles de hacer para poder enviar más corriente a GND que la fuente de corriente de Vcc. Esto, a su vez, se debe al hecho de que solía ser más fácil fabricar transistores NPN y MOSFET de canal N. Hoy en día, los MOSFET de PNP y de canal P no son un gran problema, pero aún puede encontrar mejores especificaciones para NPN y N-channel en la hoja de datos. La principal diferencia es con los "portadores mayoritarios", ya sea electrones libres (para los FET de NPN y de canal N) o "agujeros" libres (electrones faltantes para los FET de PNP y de canal P). Los electrones se mueven más rápido a través del material semiconductor que los agujeros. Por lo tanto, generalmente se prefiere la conmutación de lado bajo con transistores.


respondido por el jippie
1

Los dispositivos de alto voltaje se cambian mejor desde el lado alto, de modo que cuando están apagados, ninguna parte del dispositivo está activa. Cuando las personas cambian las bombillas, asumen que es seguro hacerlo cuando simplemente apagan la luz.

El lado bajo se cambia a menudo en los circuitos de transistores porque:

  1. La conmutación de la carga desde el lado alto requiere un alto voltaje de umbral a menos que alguna desviación adicional lo haga caer. Ejemplo: riel de 25 voltios, transistor PNP: el umbral del interruptor es de alrededor de 24,3 voltios.

  2. La conmutación de carga lateral alta invierte la polaridad: alta significa apagado, baja significa flujo de corriente.

Entonces, para reformular esto, cada vez que una pequeña tensión controla el transistor como un interruptor, y alto / bajo significa encendido / apagado, respectivamente, es más sencillo colocar la carga por encima del transistor.


respondido por el Kaz
