¿Disminuye el tiempo que lleva la transición de la saturación al corte de un fototransistor de 2 terminales?

Navega tus respuestas
4

Considere un fototransistor de dos terminales (colector y emisor) que esté saturado y luego se elimine la fuente de luz.

¿Qué se puede hacer para acelerar la transición de la saturación al corte?

Editar:

Por alguna razón, esta pregunta se interpreta como tarea (no estoy en la escuela) y esta pregunta se interpreta como si fuera nuevo el sitio (risas). Así que permítame agregar información adicional que no creí que fuera relevante para la pregunta de inmediato.

Para un transistor BJT, para que el dispositivo pase de la saturación al corte más rápido, se deben hacer dos cosas. Evite que el dispositivo se sature y aplique un voltaje negativo en la base. Ambos elementos se realizan con el terminal base.

No conozco la física subyacente de un fototransitor, pero dado su símbolo (se asemeja a un BJT), la luz incide en la base, atraviesa un efecto fotoeléctrico y obtenemos cargas minoritarias en la base, y la operación es similar a un NPN.

Con eso, el fototransistor es similar a un BJT, ¿cómo puedo hacer que el fototransistor (que no tiene un terminal base) se apague más rápido que simplemente eliminando la fuente de luz? Ya que no puedo agregar un diodo entre la base y ¿El colector y yo no podemos aplicar un voltaje negativo a la base?


pregunta efox29

2 respuestas

2

Reducir la resistencia de carga.

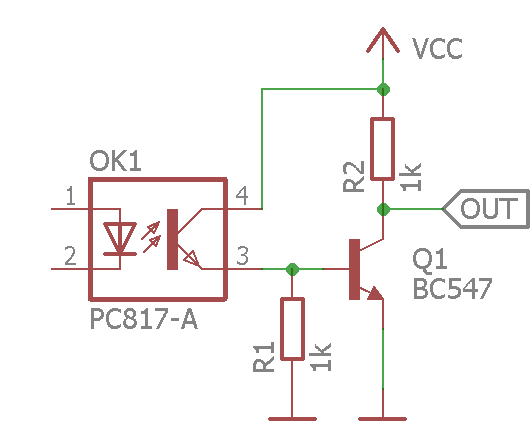

Por razones de mercadeo, las hojas de datos típicamente especifican una resistencia de pull-up / down ridículamente baja de 100 ohms. Esto solo reduciría demasiado el cambio de voltaje de salida, pero puede agregar más componentes para amplificar la señal nuevamente, por ejemplo. así (la carga es la base / emisor de Q1):


respondido por el CL.
0

El fenómeno que te sucede puede deberse a los siguientes fenómenos:

  • El circuito amplificador que utiliza para detectar el cambio de corriente debido a la ausencia de luz, tiene una ganancia muy alta, por lo que requiere que el fototransistor alcance una corriente de colector muy pequeña para dejar de detectar la señal.

  • Idealmente, en ausencia de luz, el fototransistor cambia su corriente de colector de una corriente Ic1 a una corriente Ic2 = 0, sin embargo, siempre habrá una corriente de compensación Ic2 un poco mayor que cero debido a múltiples fenómenos como ruido eléctrico, electricidad estática del entorno, o incluso frecuencias de luz que sus ojos no perciben pero que el dispositivo sí (infrarrojo, por ejemplo).

  • El circuito amplificador que utiliza para detectar el cambio de corriente debido a la ausencia de luz tiene una función de transferencia que disminuye la corriente de colector de señal censulada del fototransistor. Idealmente, un amplificador solo tiene una ganancia A, pero en la vida real esta ganancia A es una función de transferencia A (f) que se comporta de diferentes maneras dependiendo de la frecuencia de la señal de entrada.

La solución a esto es que use un circuito de comparación, que debe calibrar para activar o desactivar con el nivel de luz que desee.


respondido por el Roger Figueroa Quintero
