Por lo tanto, estoy pensando en hacer mi propia bobina de tesla que funcionaría hasta 30 voltios. Tengo un controlador zvs para ese propósito. El controlador zvs tiene 3 líneas de salida (1 positiva y otras 2 a tierra). La mayoría de los proyectos de tesla que veo no tienen un toque central en la bobina primaria de tesla. Entonces, ¿estaría bien usar un centro con tomacorriente primario para la bobina de tesla? Si no, ¿cuál es la solución posible para ello?
Tenga en cuenta que el controlador zvs es básicamente un circuito oscilador que genera altas frecuencias necesarias para la inducción mutua.
Cómo usar el controlador zvs para alimentar el primario de tesla coil
-2
pregunta user133933
1 respuesta
1
No desea utilizar un primario con un toque central para una bobina de Tesla. Solo ate los dos posos al conductor ZVS y tendrá su suministro de alto voltaje entre el cable amarillo y los dos tramos atados. Conecte un diodo rectificador de alto voltaje a una pata de la salida del transformador y coloque su espacio de chispa entre el diodo y el (los) cable (s) negro (s), y luego coloque su capacitor y bobina primaria en serie a través del espacio de chispa. Así es como conectaría un controlador ZVS a una bobina Tesla. También es posible que desee agregar algunos choques de alta frecuencia como se muestra en el esquema a continuación.
EDICIÓN ACTUALIZADA: Acabo de darme cuenta de que este dispositivo es SOLAMENTE el controlador ZVS. No tiene un transformador de alto voltaje incorporado. Debe conectar un transformador de retorno propio (consulte la Imagen 1). Las dos conexiones externas son las conexiones conmutadas, y el cable central (amarillo) es el común , pero en este caso eso no significa tierra . En realidad, se conecta al inductor (ver imagen 2).

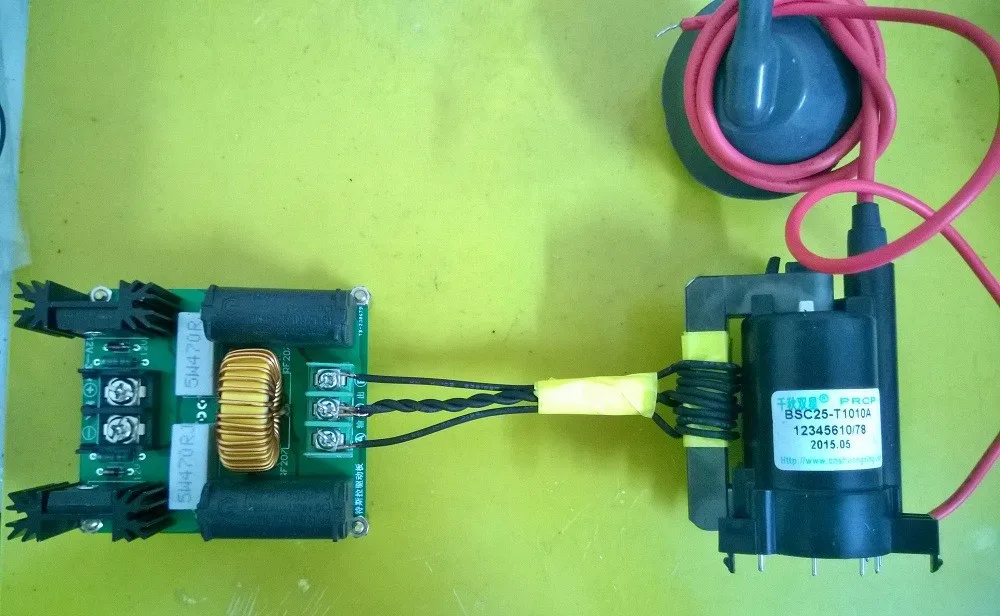

Imagen 1:
Imagen 2:
respondido por el DerStrom8
