Controlando el motor de cardán sin escobillas (BGM2804)

-1

Estoy usando una placa estándar para controlar este tipo de motor (SimpleBGC), esta placa usa una atmeg328p e algunos controladores sin escobillas. Estoy escribiendo un código simple para girar a la izquierda / derecha con cierta velocidad, pero tengo algunos problemas. Los motores están sobrecalentados, y el par es muy bajo. El motor tiene 12 polos (polos: 12N14P), ¿cómo ajusto la frecuencia correcta de pwm para este número de polos? Y quiero entender la relación entre el número de polos y la frecuencia de los temporizadores pwm.

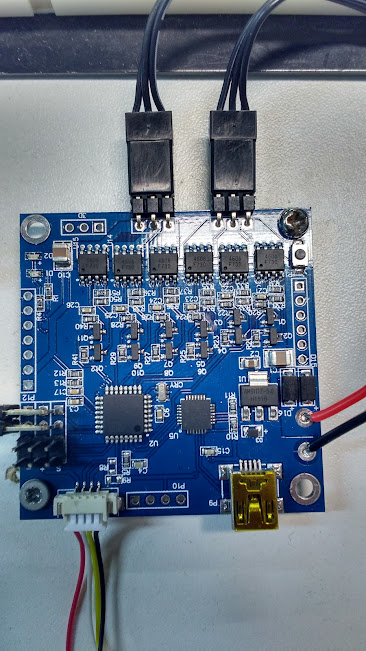

1) EDITAR La placa que estoy usando - enlace Esta placa utiliza un atmega328p, y para impulsar la potencia de los motores con este MOSFET 4606

El motor que estoy tratando de usar, enlace

El código

//main loop--------------------------------------------------------
#include <math.h>

#define LEDPIN   A1

bool power = false;            //run when power is true

uint16_t freqCounter = 0;
uint16_t oldfreqCounter = 0;
uint16_t loop_time = 0;         //how fast is the main loop running

//motor control-------------------------------------------------------
#define PWM_A_MOTOR1 OCR2A
#define PWM_B_MOTOR1 OCR1B
#define PWM_C_MOTOR1 OCR1A

#define PWM_A_MOTOR0 OCR0A
#define PWM_B_MOTOR0 OCR0B
#define PWM_C_MOTOR0 OCR2B

#define RESOLUTION 255
#define MOTOR_POWER 255 // 0 to 255, 255==100% power

uint8_t idl_motor_power = 80;

// motor numbers
#define L_Motor 0
#define R_Motor 1

// motor pole angle, 0->255 overflow to loop after >>8 shift
uint16_t R_MotorStep = 0;
uint16_t L_MotorStep = 0;

float robot_speed;

//rotation speed for turning
int8_t rot_Speed = 0;

// speed of motors, -127 to 127
int16_t R_Speed = 0;
int16_t L_Speed = 0;

float R_pos = 0;
float L_pos = 0;

//AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
//------------------------------------------------------------------------------------
//------------------------------------------------------------------------------------
//AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA

void setup()
{
  // Start Serial Port
  Serial.begin(11520);

  //Setup brushless motor Controller
  Bl_Setup();
  Serial.println("BL motor setup - ok");

  while (Serial.available())  Serial.read();        // empty RX buffer
}


void loop()
{
  //run main loop every ~4ms
  R_Speed = 50;
  L_Speed = 100;
}

//--------------------------------------------------------------------
//Motor control stuff-------------------------------------------------
//--------------------------------------------------------------------

void Bl_Setup()
{
  pinMode(3, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);

  digitalWrite(LEDPIN, HIGH);

  cli();//stop interrupts

  //timer setup for 31.250KHZ phase correct PWM
  TCCR0A = 0;
  TCCR0B = 0;
  TCCR0A = _BV(COM0A1) | _BV(COM0B1) | _BV(WGM00);
  TCCR0B = _BV(CS00);
  TCCR1A = 0;
  TCCR1B = 0;
  TCCR1A = _BV(COM1A1) | _BV(COM1B1) | _BV(WGM10);
  TCCR1B = _BV(CS10);
  TCCR2A = 0;
  TCCR2B = 0;
  TCCR2A = _BV(COM2A1) | _BV(COM2B1) | _BV(WGM20);
  TCCR2B = _BV(CS20);

  // enable Timer 1 interrupt
  TIMSK1 = 0;
  TIMSK1 |= _BV(TOIE1);
  // disable arduino standard timer interrupt
  TIMSK0 &= ~_BV(TOIE1);

  sei(); // Start Interrupt

  //turn off all PWM signals
  OCR2A = 0;  //11  APIN
  OCR2B = 0;  //D3
  OCR1A = 0;  //D9  CPIN
  OCR1B = 0;  //D10 BPIN
  OCR0A = 0;  //D6
  OCR0B = 0;  //D5

  // switch off PWM Power
  motorPowerOff();
}

// switch off motor power
void motorPowerOff() {
  MoveMotors(L_Motor, 0, 0);
  MoveMotors(R_Motor, 0, 0);
  R_Speed = 0;
  L_Speed = 0;
}

void MoveMotors(uint8_t motorNumber, uint8_t posStep, uint16_t power)
{
  int16_t pwm_a;
  int16_t pwm_b;
  int16_t pwm_c;

  pwm_a = (int16_t) 128+128*sin(2*M_PI*(double)(posStep)/RESOLUTION);
  pwm_b = (int16_t) 128+128*sin(2*M_PI*(0.33+(double)(posStep)/RESOLUTION));
  pwm_c = (int16_t) 128+128*sin(2*M_PI*(0.66+(double)(posStep)/RESOLUTION));

  // scale motor power
  pwm_a *= power/255;
  pwm_b *= power/255;
  pwm_c *= power/255;

  // set motor pwm variables
  if (motorNumber == 0)
  {
    PWM_A_MOTOR0 = (uint8_t)pwm_a;
    PWM_B_MOTOR0 = (uint8_t)pwm_b;
    PWM_C_MOTOR0 = (uint8_t)pwm_c;
  }

  if (motorNumber == 1)
  {
    PWM_A_MOTOR1 = (uint8_t)pwm_a;
    PWM_B_MOTOR1 = (uint8_t)pwm_b;
    PWM_C_MOTOR1 = (uint8_t)pwm_c;
  }
}

//--------------------------------------------------------------
// code loop timing---------------------------------------------
//--------------------------------------------------------------
// minimize interrupt code length
// is called every 31.875us (510 clock cycles)  ???????
ISR( TIMER1_OVF_vect )
{
  //every 32 count of freqCounter ~1ms
  freqCounter++;

  if ((freqCounter & 0x01f) == 0)
  {
    // record when loop starts
    oldfreqCounter = freqCounter;

    if(R_pos>RESOLUTION) R_pos=0;
    if(L_pos>RESOLUTION) L_pos=0;
    MoveMotors(R_Motor, (uint8_t) R_pos, MOTOR_POWER);
    MoveMotors(L_Motor, (uint8_t) L_pos, MOTOR_POWER);
    R_pos+=R_Speed/20;
    L_pos+=L_Speed/20;

    //calculate loop time
    if (freqCounter > oldfreqCounter)
    {
      if (loop_time < (freqCounter - oldfreqCounter)) loop_time = freqCounter - oldfreqCounter;
    }

  }

}

pregunta user2624784

2 respuestas

0


Los motores se están sobrecalentando y el par es muy bajo.

Esto es de esperar. Los motores de cardán sin escobillas están diseñados para estabilizar la plataforma de una cámara, y se operan 'bloqueados' con corriente de retención continua (como un motor paso a paso). Se enrollan con muchas vueltas de alambre fino para obtener una alta resistencia y un par de torsión bajo. Esto es deseable para los cardanes porque usted solo necesita el par de torsión suficiente para rotar la cámara (o mantenerla en posición) sin sacudirla. La cámara y los cardanes están equilibrados mecánicamente, por lo que se requiere muy poco torque.

Para obtener el par de torsión suficiente para la tracción, es posible que necesite operar los motores con un voltaje mucho más alto. Es posible que estos motores no sean adecuados para su aplicación.



¿El motor tiene 12 polos? (Polos: 12N14P)

'14P' es el número de polos magnéticos que enfrentan el estator. Tus motores tienen 14 imanes y 14 polos. '12N' es el número de brazos del estator. Para un motor trifásico, será un múltiplo de 3.



¿Cómo ajusto la frecuencia correcta de pwm para este número de polos?

La frecuencia PWM no está relacionada con el número de polos. La frecuencia solo tiene que ser lo suficientemente alta para que la corriente sea suavizada por la inductancia del devanado. Sus motores tienen una inductancia bastante alta, por lo que no deberían necesitar una frecuencia PWM muy alta (aunque el uso de > = 20KHz evitará el molesto silbido que produce el motor con la frecuencia de audio PWM).



Y quiero entender la relación entre el número de polos y   frecuencia de los temporizadores pwm.

Un controlador normal sin sensor no necesita saber nada sobre cuántos polos tiene el motor; simplemente conmuta las 3 fases en una secuencia de 6 pasos. Un motor con más polos girará más lentamente porque toma más ciclos de 6 pasos para hacer una rotación completa, pero el controlador solo ve la parte posterior de cada bobina y no sabe qué tan rápido está girando el motor mecánicamente.

Sin embargo, un controlador de cardán sin escobillas es un poco diferente. En lugar de sentir el back-emf, recibe retroalimentación de giroscopios conectados a la plataforma de la cámara. Luego, el controlador usa un algoritmo PID para estabilizar la cámara. Dicho controlador no podrá hacer girar un motor de tracción a altas revoluciones y un par de torsión, ya que sin un mecanismo de realimentación no puede determinar los puntos de conmutación correctos.


respondido por el Bruce Abbott
0

Tu pregunta es un desastre. Supongo que es un motor sin sensores. Debe conmutarse de manera muy segura, de lo contrario, la corriente no causará par y será muy alto el calentamiento del motor. Pero ya lo sabes.

Por lo tanto, no puede escribir un programa para operar PWM directamente. De hecho, debe detectar cuál es la posición del motor dentro del ciclo eléctrico. Entonces usted puede aplicar voltaje a cierta fase. Y entonces la corriente será efectiva.


respondido por el Gregory Kornblum
