En mi diseño, voy a detectar dos paneles fotovoltaicos en serie (tanto de tensión como de corriente) para extraer el punto de máxima potencia (MPPT por arduino), de modo que la entrada de ambos sensores será la salida PV y la salida del Los sensores serán ingresados a arduino uno.
Mi pregunta es cómo debo conectar estos sensores
El LTS25 dice ser un sensor Hall. Si es así, PUEDE ser adecuado para CC desde su panel.
Es un diagrama que muestra un transformador interno; puede que esto no sea lo que realmente está allí. Si es así, es inadecuado para DC. Las probabilidades son que no es adecuado.
Los enlaces a un sitio con más detalles nos ayudarán a ayudarlo mejor.
Como se muestra, el diagrama es completamente claro; utilícelo según la hoja de especificaciones. Si lo sigues, debería funcionar siempre que esté hecho para DC, lo que no parece probable :-(.

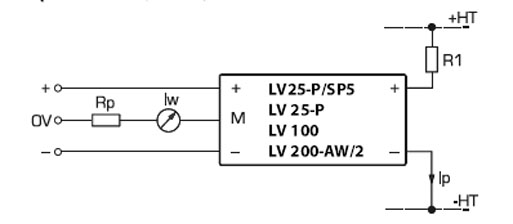

El sensor de la serie LV que usted muestra que parece que APPEARS es adecuado para DC, pero más especificaciones podrían ayudar.
Podría sugerir conexiones, etc., pero si nos dices que más sería lo mejor que puedes hacer.
¿Cuáles son las circunstancias en las que tiene ESTOS sensores?
¿Por qué crees que son adecuados?
¿Cuáles son las especificaciones del panel? Esto importa enormemente.
Voc, Isc, Vmp, Imp [ Wmp, ...?
Esos son términos muy estándar: si no los conoce o no puede informarse sobre ellos para sus paneles, el MPPT será una meta difícil.
Proyecto de estudiante / proyecto privado / ???
