Estoy haciendo un termostato Arduino. El arduino extrae la alimentación de un adaptador y el relé extrae la alimentación del arduino 5v. Tengo un LED que cambia de color según los soportes de temperatura.
El calentador, que quiero encender y apagar, también está enchufado en la misma regleta de alimentación.
El problema es: cuando el relé cambia, hay un cambio notable en el brillo de la luz LCD y LED. En algún lugar, el voltaje cambia, pero no puedo entender por qué y cómo evitarlo.
Si enciendo el Arduino con una batería de 9 voltios en lugar de un adaptador, las cosas están bien y no hay cambios en la pantalla ni en el LED.
¿Por qué sucede esto y cómo puedo evitarlo?
"" "(si es importante, estoy usando Pololu ( enlace ) en lugar de Arduino Uno" " "

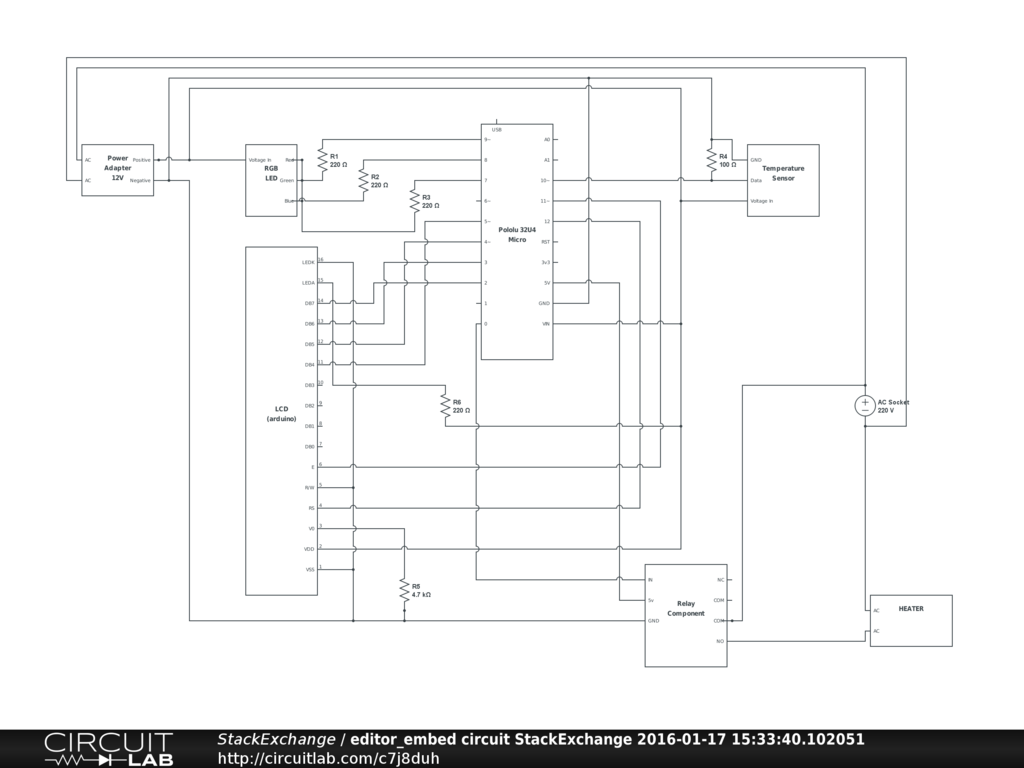

En caso de que el esquema no se pueda ver, aquí hay una imagen más grande: enlace
