resistencia desplegable con ADM485

Navega tus respuestas
0

Tengo ADM485 ya montado y una salida de algún dispositivo, almacenada en búfer por CD4050BM. Para que el circuito sea seguro para el bus RS485, el transiver ADM inicialmente debe estar en estado Z o en estado de lectura. "Algún dispositivo" no siempre está conectado al circuito, así que quiero usar la resistencia desplegable para archivar el estado de lectura de forma predeterminada.

Actualmente no puedo publicar imágenes aquí, así que intentaré dar una breve explicación de lo que voy a hacer.

  1. -RE y DE de ADM485 están conectados entre sí (y esto no puede ser cambiado en mi caso)
  2. Estos dos están conectados a una salida Unidad de búfer CD4050BM (la entrada de una está conectada a "algún dispositivo")
  3. Deseo desplegar esta unión (-RE, DE, buffer out) con resistencia de 10k.

¿Está bien hacerlo de esta manera? ¿Qué resistencia nominal debo usar?

EDITAR:

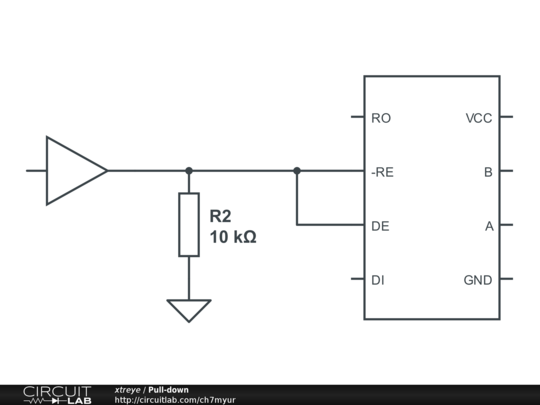

Aquí hay una imagen


pregunta Ilia Nedoluzhko

1 respuesta

0

Si no puede asegurarse de que su circuito de control (p. ej., el microcontrolador) siempre pueda mantener el valor de DE desactivado a menos que esté transmitiendo (incluyendo el inicio, no programado y condiciones similares), debe agregar un menú desplegable a DE para evitar atar el bus. . Después de todo, se trata de lo peor que le puede pasar a un bus RS-485: ningún otro dispositivo puede comunicarse en este estado. Así es como lo hago:

Unpullupon/REgarantizaquelaUARTnorecibaningúnruidofalso(ytambiénpermiteponeralconductorenmododesuspensiónsiesoimporta).Sisu/REyDEestánconectadosentresí,tiredeesalíneaenladirecciónde"recepción" (abajo).

Los valores de extracción pueden variar si tiene requisitos especiales, pero 10K es estándar para una señal digital que no está controlada por un drenaje abierto.


respondido por el Thorn
